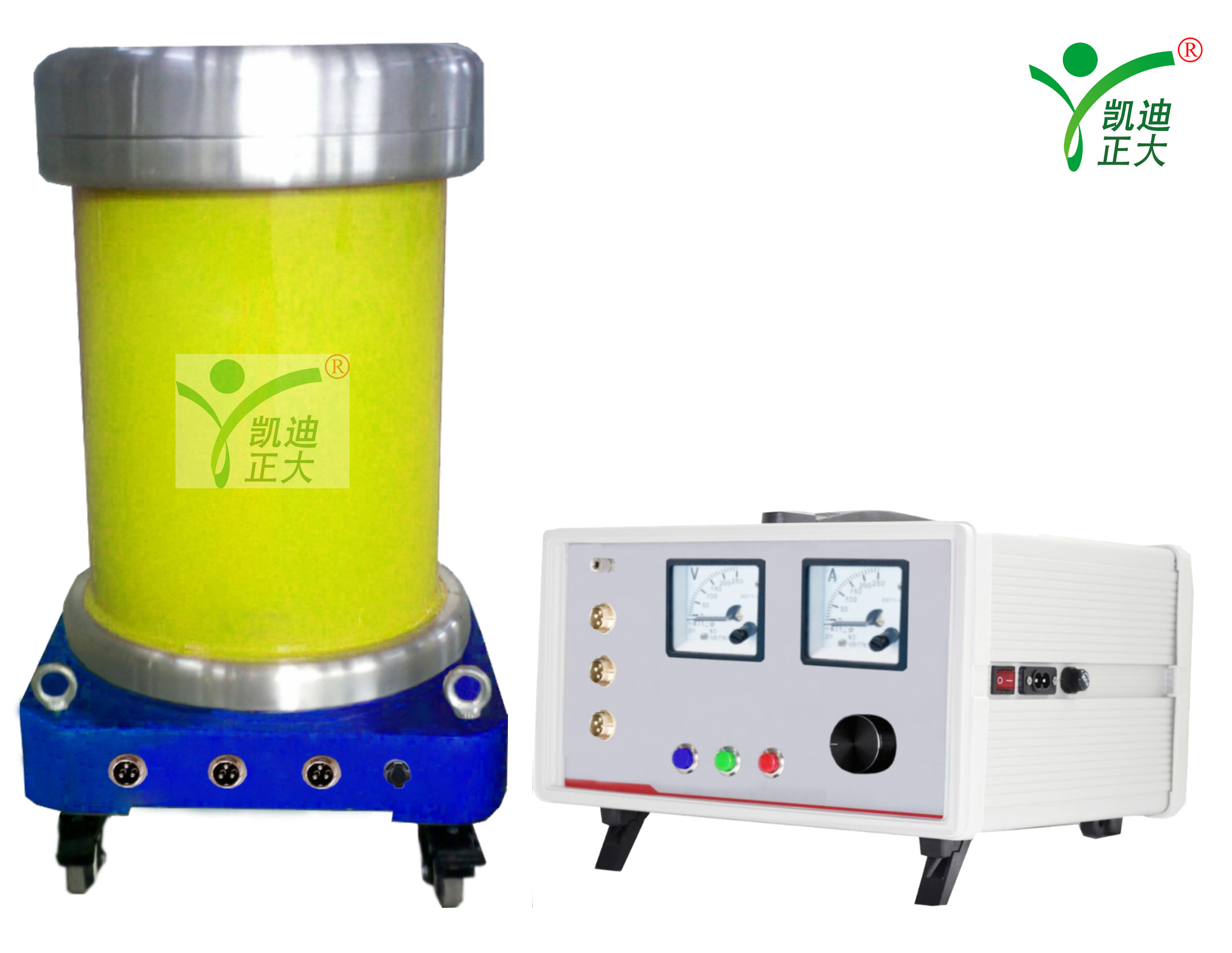

KDZD5520電纜工頻交流耐壓試驗系統是專為10kV低壓柜生產企業，電力電子行業，絕緣材料生產、使用單位的低電壓耐壓試驗而設計制造的。是上述部門產品檢驗通過“CCC”認證的備設備。是根據機械工業部上海電纜研究所對中、低電壓電線電纜進行交流高壓耐壓試驗及絕緣質量標準的規定實施所研制生產的。在電線電纜生產廠內使用本設備，用于不同電壓等級、塑料絕緣交聯聚乙烯XLPE電纜、充油電纜以及橡皮（PVC）絕緣電力電纜，橡皮電纜（如船用電纜、礦用電纜、油礦電纜以及通用橡軟電纜），也可用于各種電器及電器裝備電纜，市話電纜，照明電纜的生產和出廠成品時的耐壓檢測試驗。
   KDZD5520電纜工頻交流耐壓試驗系統吸取國內外高新技術生產：采用凱迪正大公司自主研發的程控定頻大功率變壓器，可連續校正的自動調壓裝置。本設備具有性能優，抗干擾力強，檢測精度高，波形失真度小，體積小，輕便（工程積木結構）、功率高，功耗低于10％額定值，能承受15倍的正常過載電流200ms等特點。各項技術指標符合IEC60和GB3048.8《電線電纜交流試驗》標準。是理想的線纜、電機耐壓試驗設備。

二、技術參數
（1） 工作電壓：220V±10%；電源單相380V    頻率50Hz
（2） 頻率：50HZ
（3） 輸出試驗電電壓：AC 0-50kV/50Hz（可調）；DC 0-70kV/50Hz（可調）
（4） 額定輸入電流：25A；額定輸出最大高壓泄漏電流100mA（表計直接顯示，無需計算）
（5） 功率：0-5kVA（根據要求定制）
（6） 工作方式：連續工作
交聯聚乙烯XLPE電纜局部放電不會使電極幾乎短路的電氣放電。這種放電的幅值通常都很小。但是它們確實會導致絕緣層性能的不斷下降，最終導致電氣設備的故障。KDZD5520電纜工頻交流耐壓試驗系統提供了既快速又簡單的方法， 用于識別可能會引起停電或造成人員傷害的潛在絕緣故障。KDZD5520系統對電纜絕緣幅值小放射能量，局部電波、光、熱能。檢測電磁頻譜中的高頻部分以及超聲波信號。放電會以下述的方式：聲波、超聲波臭氧、氮氧化物。
當局部放電活動出現在高壓開關柜絕緣層中時， 它會產生高頻電磁波， 它只可以通過金屬外殼上的開孔從開關柜內泄漏到外表面。這些開孔可以是外殼縫隙或密封墊圈及其它絕緣部件周?chē)拈g隙。最敏感的檢測方法是使用中心頻率為40 ~200kHz 的超聲波傳感器。 該方法可以非常成功地檢測局部放電活動。
