KDHG自動互感器綜合測試儀又稱為互感器測試儀、互感器綜合測試儀、互感器特性測試儀、CT動穩定和短時熱電流試驗儀、互感器特性綜合測試儀、自動互感器測試儀、自動互感器特性測試儀、自動互感器特性綜合測試儀、伏安特性測試儀、伏安特性綜合測試儀、電流電壓互感器測試儀、CT特性測試儀、PT特性測試儀等。

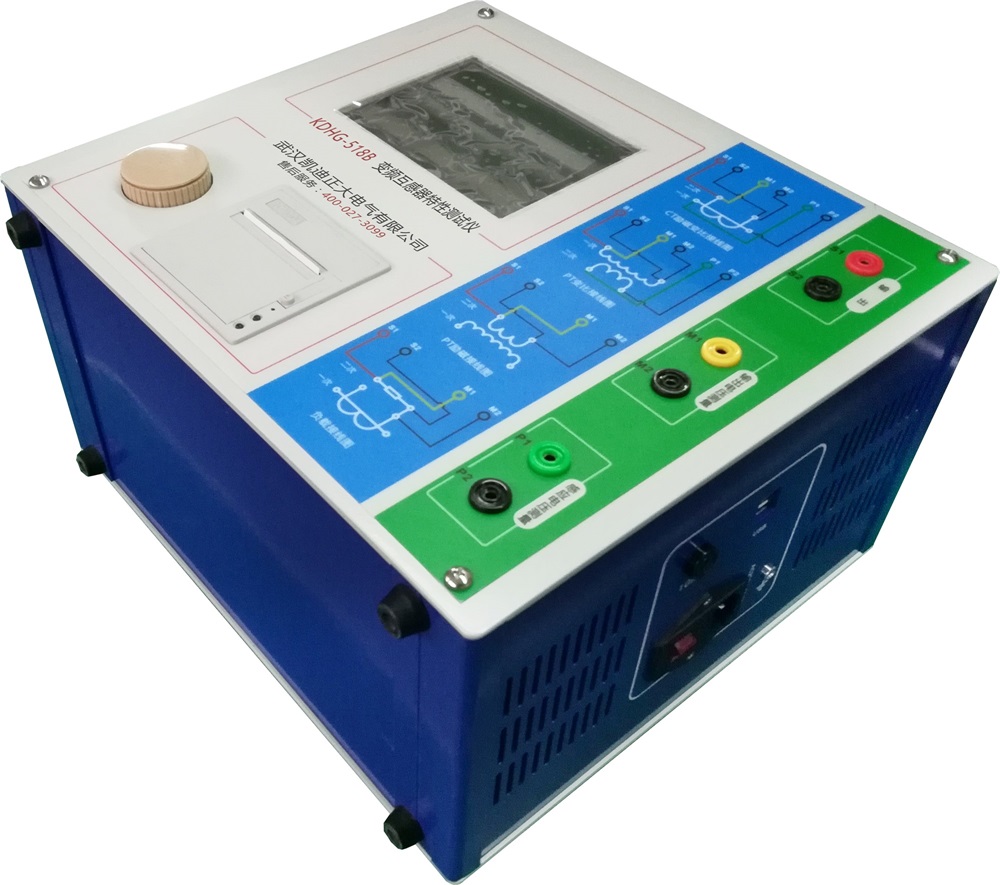

KDHG變頻式互感器綜合測試儀是武漢凱迪正大電氣公司在廣泛聽取用戶意見、經過大量的市場調研、深入進行理論研究之后研發的新一代的電流、電壓互感器測試儀器。裝置采用高性能DSP和ARM、高新的制造工藝，保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平，是電力行業用于互感器的專業測試儀器。
凱迪正大實用新型專利證書：一種多功能自動互感器綜合測試儀。
證書號第11711386號，專利號:ZL 2019 2 2461188.0，發明人：雷奇、雷陽
專利權人:武漢凱迪正大電氣有限公司，授權公告號:CN 211741545 U。
產品特點：
1、自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT、PT參數。
2、測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
3、基于高新的低頻法測試原理，能應對拐點高達45KV的CT測試。
4、界面友好美觀，全中文圖形界面。
5、裝置可存儲2000組測試數據，掉電不丟失。試驗完畢后用U盤存入PC機，用軟件進行數據分析，并生成WORD報告。
6、測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
7、易于攜帶，裝置重量<9Kg。
自動型測試： 快捷、簡單、方便。
電源380AC與220AC自動，自動計算出拐點電壓和電流及復合誤差，直觀判斷互感器是否合格。可自動地測試描繪伏安特性曲線，省去手動調壓、人工記錄、整理、描曲線等煩瑣勞動；無需專門培訓，容易掌握。
功能全面
可測試保護CT伏安特性、5%和10%誤差曲線，直阻、變比、極性。
a) 儀器可對電壓互感器進行定性的測量：測量時，儀器在電壓互感器 的一次側加一定的工頻電壓，即可測量其一次電壓和二次的感應電壓，得出電壓互感器在該電壓下的變比和極性以及能夠對電壓互感器做伏安特性實驗。
b) 儀器可測量電流和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差。
可擴展性強
a) 可外接調壓器進行試驗：若裝置單機的輸出電壓、電流不能滿足要求，也可以采用用戶自備的調壓器與裝置連接進行測試。外接調壓器試驗接線和測試方法非常簡單。
b) 可選外接升壓器：選配的外接升壓器最高可升至2000V、3A，用外接升壓器可用于做5000/1等級電流互感器的伏安特性試驗。
具有存儲和打印功能，各設置參數掉電可以保存。
自帶大屏幕圖形LCD、全漢化圖形面：清晰美觀，直觀方便。 測試時直接顯示伏安曲線圖，自帶熱敏打印機，可快速打印曲線圖及測試數據；也能隨時存儲測試數據。
主要技術參數：
KDHG變頻式互感器綜合測試儀
1、測試用途：保護類CT，保護類PT
2、輸出：0~180Vrms，12Arms，36A（峰值）
3、電壓測量精度：±0.2%
4、CT變比測量范圍：1~30000
精度：±0.2%
5、PT變比測量范圍：1~10000
精度：±0.2%
6、相位測量精度：±5min
分辨率：0.5min
7、二次繞組電阻測量范圍：0~300Ω
精度：2%±2mΩ
8、交流負載測量范圍：0~300VA
精度：2%±0.2VA
9、輸入電源電壓：AC220V±10%，50Hz
10、工作環境溫度：-10οC~50οC， 濕度：≤90%
11、尺寸33cm x 29.4cm x 18cm
12、重量<9kg
